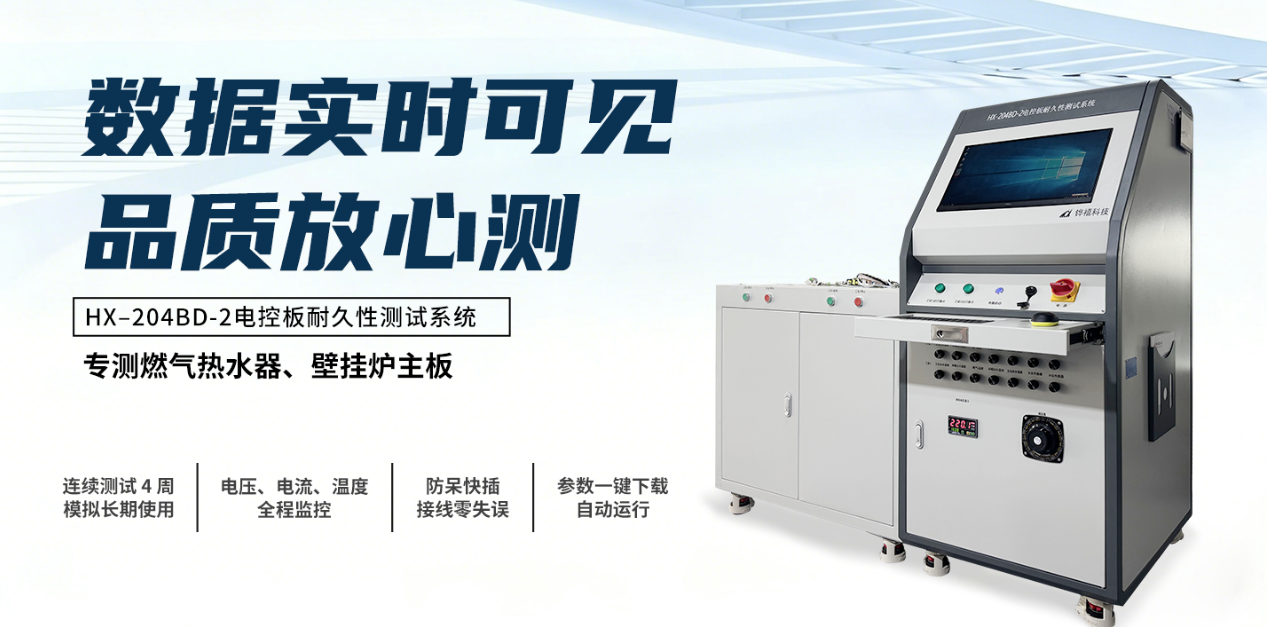

在燃气具行业中，电控板的可靠性直接影响整机性能与安全。铧禧科技推出的 HX-204BD-2 电控板耐久测试台，依据 GB6932、GB25034 等国家标准并考虑客户定制需求，用于模拟壁挂炉、燃气热水器运行中的各类信号，对电控板进行功能与耐久性测试。设备选用进口及国内同等技术水平的器件，以保障长期连续工作的稳定性。

一、产品概述

HX-204BD-2 测试台能够自动模拟开关动作、电源状态、风压开关、火焰反馈、水流控制等工作状况，通过表头显示参数、指示灯显示继电器通断。该设备适用于电控板研发验证、生产抽检等场景，为评估电控板在模拟工况下的表现提供数据支持。

二、系统特点

• 试验环境温度：室温

• 检测工位数量：3 工位，可同时独立测试

• 控制方式：PLC + 嵌入式电脑 + 显示器

• 信号模拟能力：

• 水流信号：通过频率发生器模拟 5~390 Hz 范围，可任意设置

• 风机反馈信号：通过频率发生器模拟 5~200 kHz 范围，可任意设置

• 温度信号：通过电位器模拟 -20~120℃（卫浴出水、供暖出水、进水温度）

• 水压信号：通过电位器模拟

• 检测功能：

• 检测并显示比例阀工作电流（需安装比例阀）

• 检测电控板三通阀、循环水泵、风机、点火、主阀等输出端子电压，并根据设定参数判定是否合格

• 开关量模拟：自动模拟风压开关、水压开关、温控器、热水限温开关、TA 端子等开关信号，控制火焰点燃/熄灭，使电控板维持在燃烧状态

• 兼容性：同时适用于壁挂炉和燃气热水器电控板测试，配套显示板可显示主板工作状态

三、软件功能

1. 测试数据实时显示与记录

2. 自动生成检测报告

3. 历史数据以数据库存储，便于查询分析

4. 测试项目可编辑，满足不同测试需求

四、使用环境及要求

为确保设备正常运行，建议使用环境满足以下条件：

• 工作环境温度：0℃～45℃

• 电源：AC220V±10%，50Hz

• 水源：压力 0.2MPa±0.05MPa，流量不小于 45L/min

• 压缩空气：洁净干燥，压力 0.4MPa～0.6MPa

• 燃气：成分稳定，华白数变化率不大于 2%；压力 0.5kPa～5.0kPa；流量根据气种不同在 5L～100L/min 之间

五、关于铧禧科技

铧禧科技专注于燃气具测试领域设备的研发与制造，产品覆盖电控板测试、整机性能检测等多个方向。HX-204BD-2 电控板耐久测试台是公司根据行业标准和客户实际需求开发的测试设备，旨在为电控板质量评估提供可靠的工具。
